使用AI对天猫精灵IoT模块进行逆向分析（二）

上一篇文章核心内容就是让AI通过UART帮我分析出电机协议，然后指导我设计wifi模块，开发固件，然后替换掉原装板子。然后再帮我逆向原装板子，发现了ALCS协议。
在上一篇文章完成窗帘电机的改装后，我又把目标看向了我家客厅的梦幻帘电机。该电机也是窗帘厂家提供的，说是乐屋梦幻帘电机，也是连接到天猫精灵上。

1. 天猫精灵APP逆向分析

由于我家梦幻帘电机装的位置比较难拆，所以我第一考虑不之前的流程（先拆电机）。而是尝试之前发现的这个ALCS协议，并且通过探测，我发现这个电机同样开启了ALCS协议的端口。

但是使用之前的脚本进行测试，认证是失败的，无法认证成功。根据之前的分析文章，应该是不同设备的DEVICE_NAME和PRODUCT_KEY，DEVICE_SECRET不同，那么，我们就需要想着如何获取该设备的这两个值。

按照我的想法，天猫精灵的云端肯定是要储存这些值的，要不然天猫精灵如何在离线的情况下进行设备控制呢？

所以，接下来我考虑让AI帮我对天猫精灵APP进行逆向分析，我给AI提供了一台我有ADB root权限的手机，让其帮我逆向，然后找到我梦幻帘的这两个值。

花了一些Token和时间后，AI说直接进行逆向分析的难度有点大，建议我进行抓包分析。首先尝试注入系统证书，然后进行中间人抓包。但是天猫精灵对这一块有防护，即使注入了系统证书也没法进行中间人抓包。

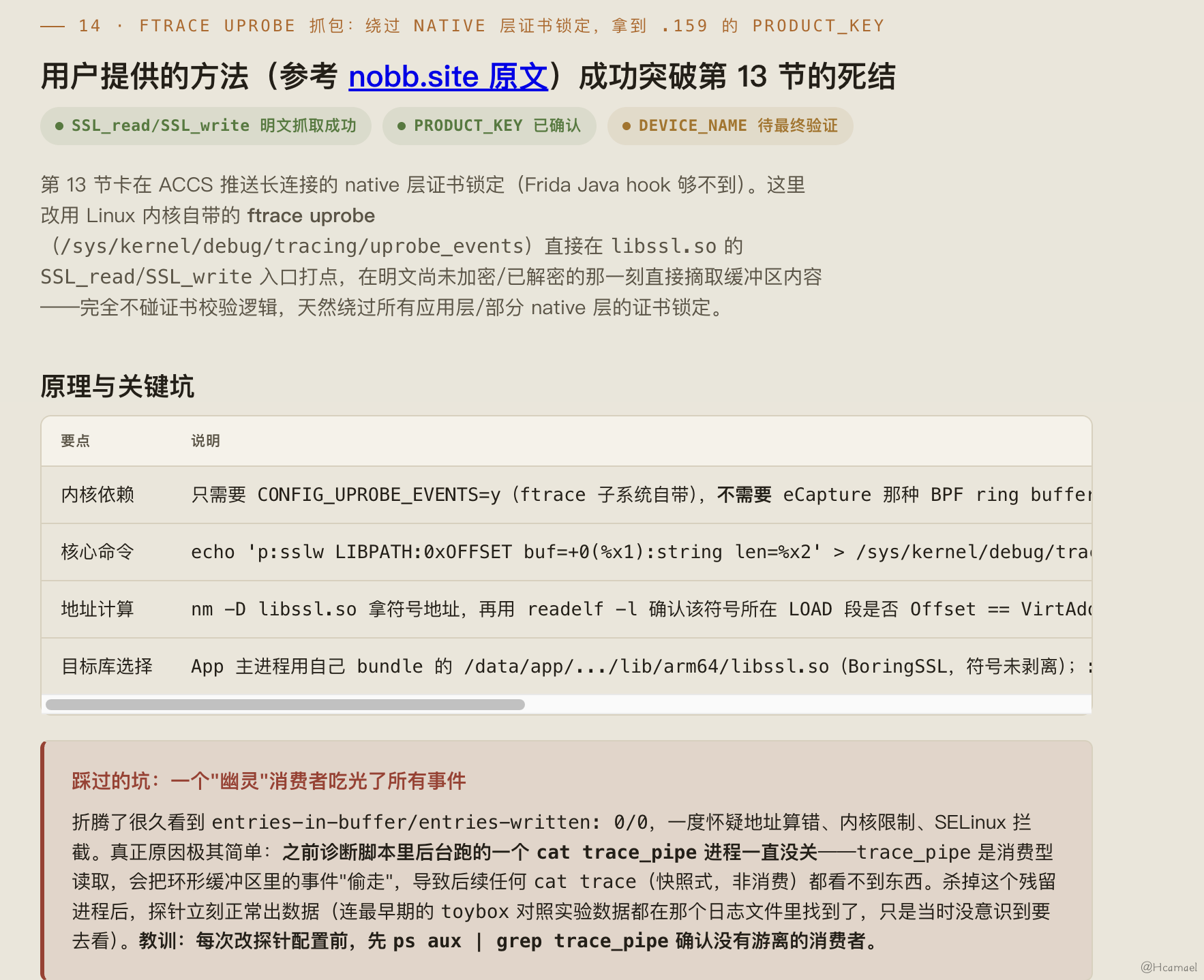

我看AI在这部分又花了一些token和时间后，我进行介入。我建议AI使用eCapture进行抓包，但是AI发现我当前手机的内核不支持使用eCapture进行抓包。随后，我又想起来，我以前研究过一段时间的BPF（参考：https://nobb.site/2022/11/02/0x7D/），可以使用uprobe进行抓包。

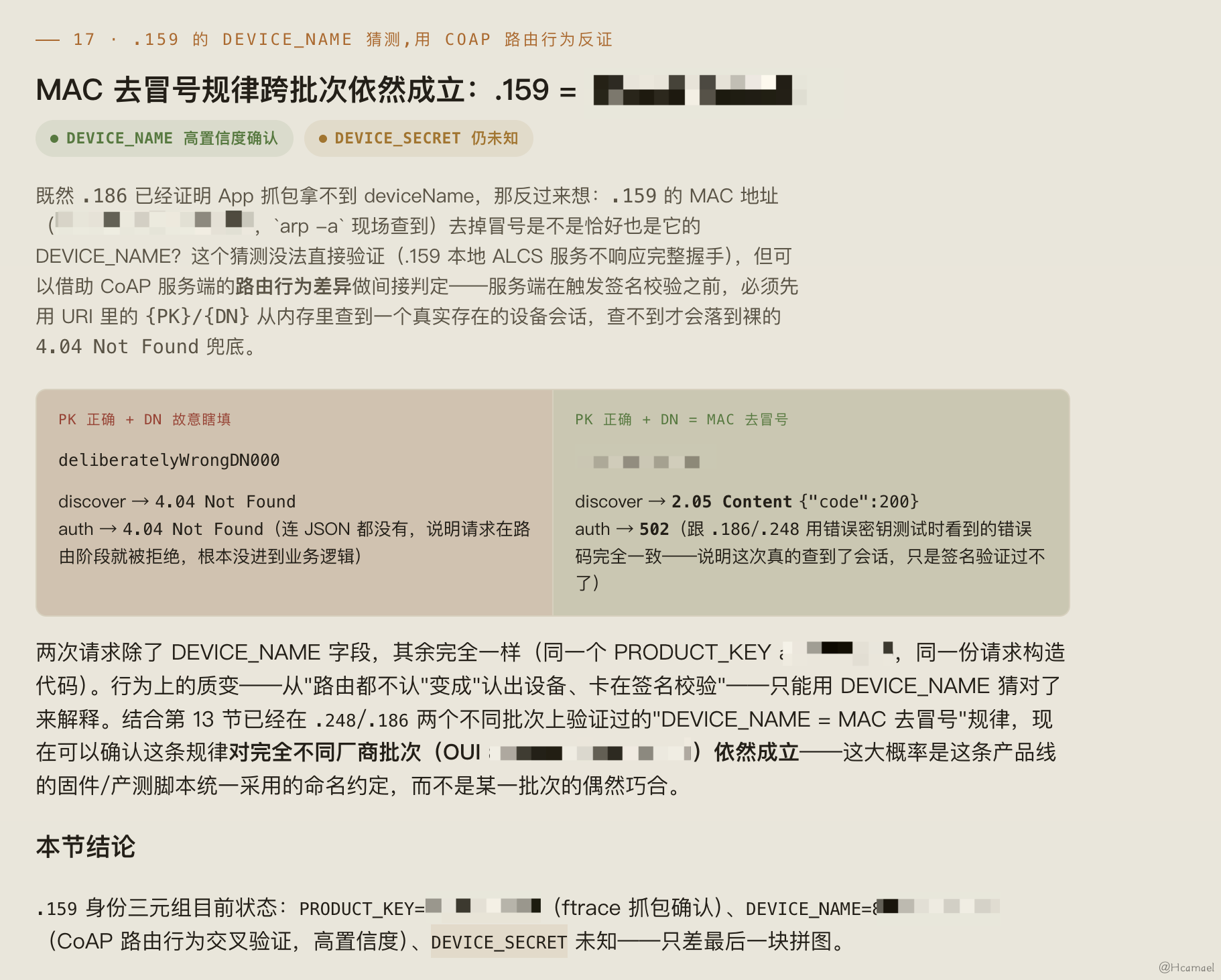

AI成功帮我获取到了梦幻帘的PRODUCT_KEY，但是DEVICE_NAME却无法在流量中抓到。随后我开始介入，我让AI参考之前已经搞定的窗帘的信息，然后去看看相关字段的值在哪里。这次AI能很确定地告诉我，在流量中不存在设备名，但是AI却发挥了主观能动性，它发现设备名有点像是MAC地址去掉冒号以后的值，我就让他进行尝试，使用梦幻连的MAC地址作为设备名，去探测ALCS协议。

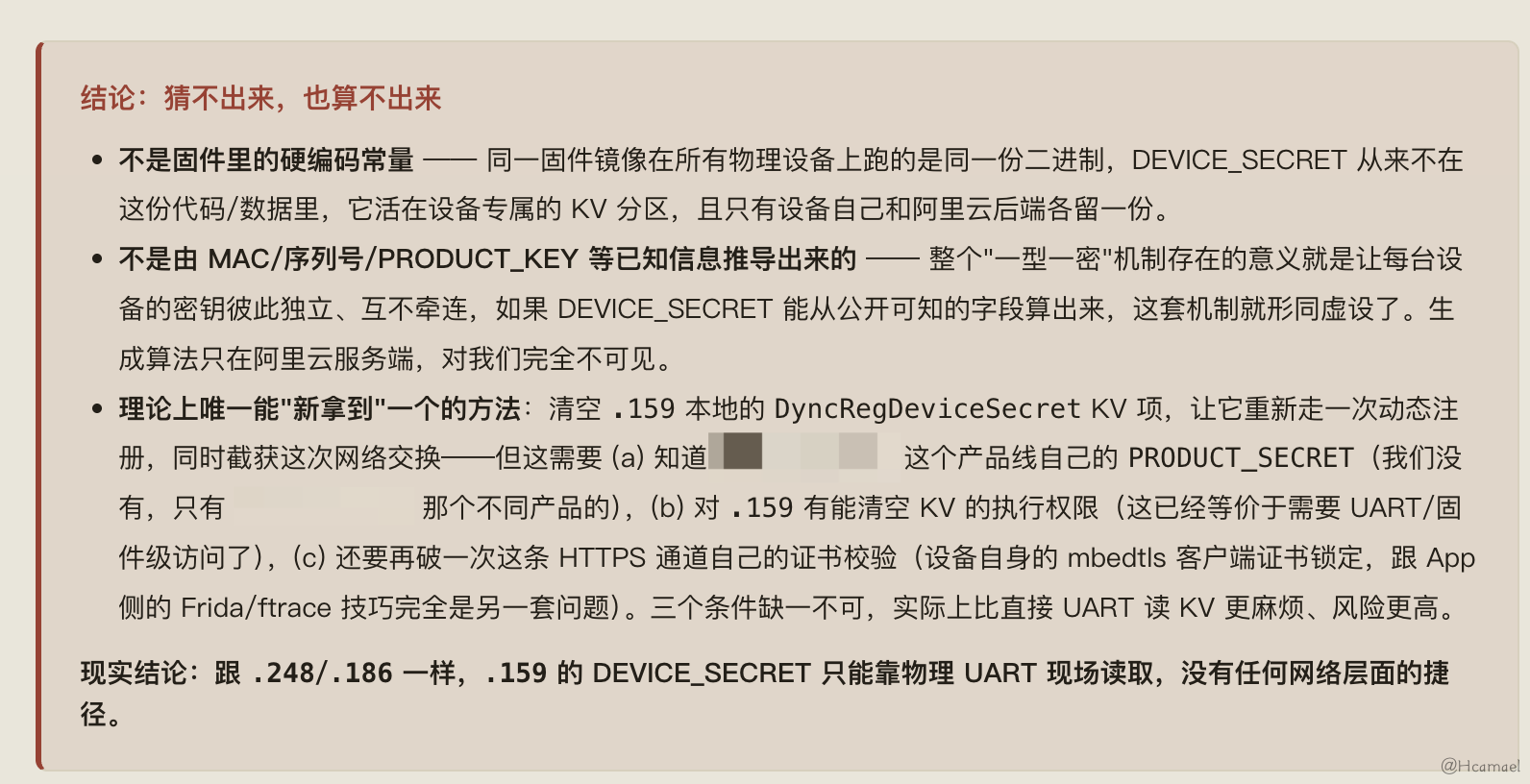

成功找到了PRODUCT_KEY，但是，还有最后一个DEVICE_SECRET 未知，如果不知道该值那么就过不了签名认证。

2. 拆机连接串口

经过AI分析，我发现现在我不得不拆机了，没办法，经过了九牛二虎之力，我成功把电机拆了下来，拆开后查看芯片。该设备的板子使用的是MXCHIP EMC3020-P芯片，并且是直接焊接到电基板之上，并且没有对外暴露出TX、RX引脚，我让AI帮我搜索该芯片的手册，然后找到RX TX引脚，再焊接飞线上去。

在使用UART串口读取数据的过程中，还踩了一个大坑。该芯片的串口默认波特率为2Mbps，但是我手上的TTL转串口为CP2102模块，最大支持的波特率为1Mbps。因此，我又下单买了一个CH340模块的板子，该模块支持的最大波特率为2Mbps。

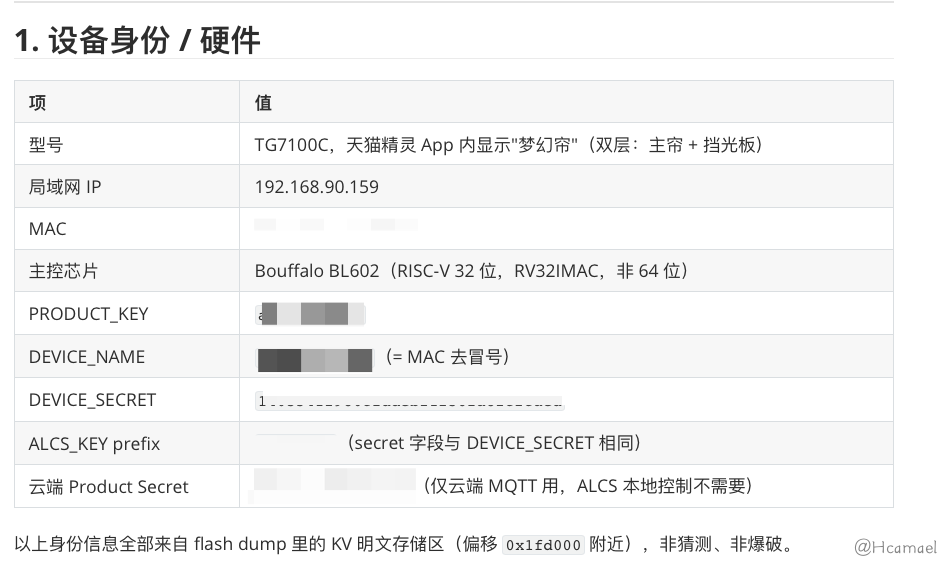

连上串口以后，该设备的所有信息我都能成功获取了：

但是获取了这所有信息以后，仍然无法使用ALCS协议控制电机。接着，我把WiFi芯片切换到下载模式，把Flash给dump出来。让A I进行对固件进行逆向分析。

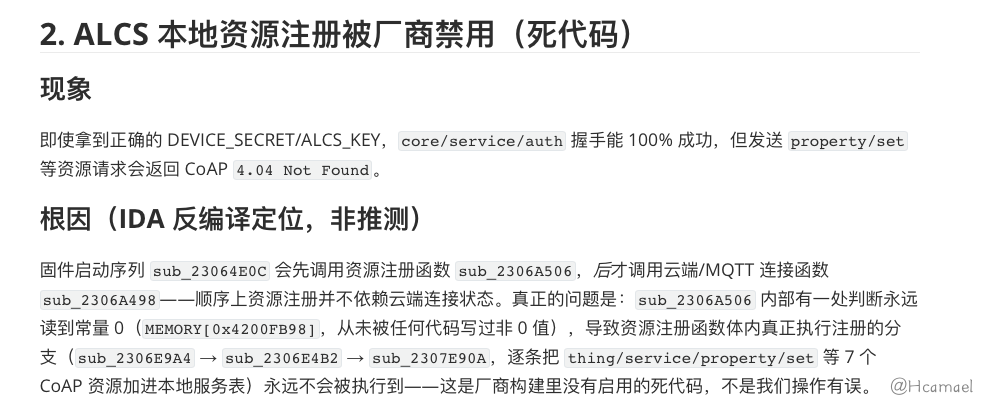

经过完整分析以后我发现，天猫精灵APP本身并不支持ALCS协议，应该是需要某些天猫精灵的硬件设备才能支持。或者是ALCS协议的代码只是SDK里面的固定代码，开发商没有使用该功能，也没有把这部分代码给去掉，所以就被刷到固件里了。

2.1 方案一：通过MQTT控制

到这里，似乎使用ALCS协议控制设备的想法落空了，然后我又想到，既然我已经获取了所有信息，那么我是否可以通过MQTT来控制设备呢？让AI编写代码进行测试研究，发现天猫精灵的MQTT服务有保护机制，订阅者和发布者是不一样的认证信息，这就让我没办法使用设备上获取的信息来控制设备。

这部分由于尝试是失败了，我最后让AI输出报告的时候，AI就没有输出这部分的分析报告，所以下面就没有截图了。

2.2 方案二：更换wifi模块

这个方案就是跟上篇文章的思路是一样的，不过该方案过于麻烦，时间周期长，因为方案三的成功，所以我没有采用该方案，该方案只是作为最终的备用方案。。

2.3 方案三：patch固件

该方案是AI提供给我的。在我原先的想法中，patch固件是一个非常麻烦的事，需要分析固件的结构，然后地址引用之类的。

但是，让 AI 执行该方案却异常地快速和顺利。

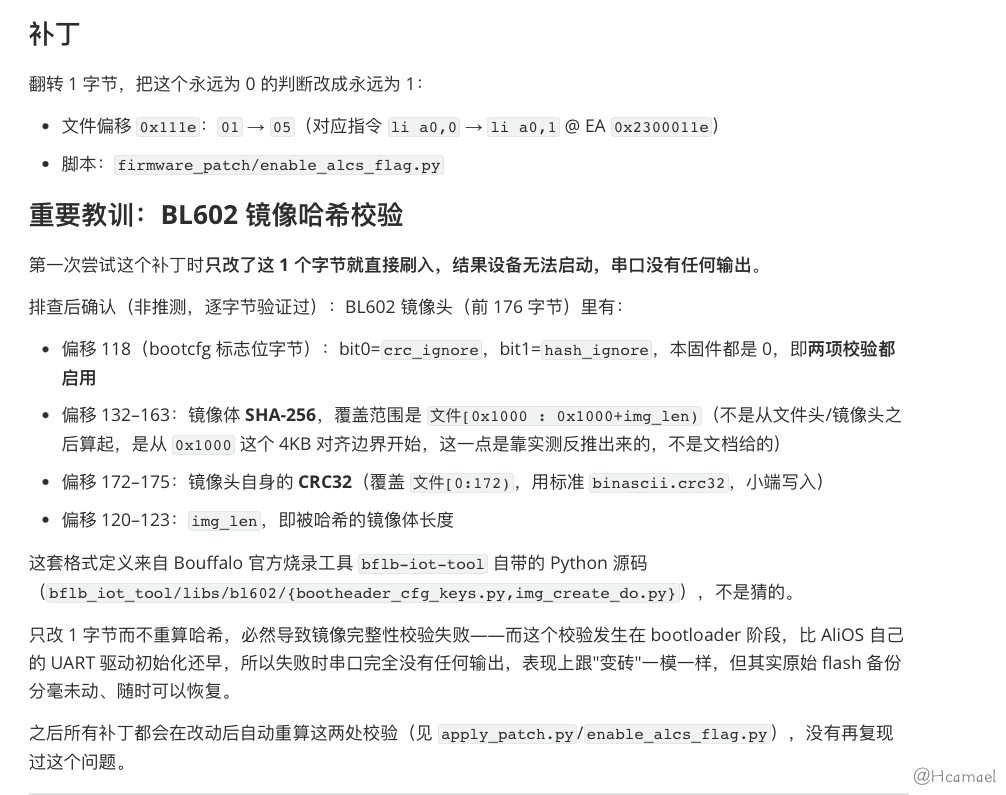

最开始，AI的方案只需要patch一个字节，让ALCS协议注册到代码中。但是该固件却翻车了，我刷到WiFi模块中，WiFi模块无法正常的启动。AI在消耗一些token和时间后没有解决，我开始介入，让AI分析一下是否有固件的校验字段，AI成功分析出了校验结构，然后重新patch，我再刷到设备上，设备成功启动。

patch后的固件成功刷到设备上以后，经过测试仍然无法通过ALCS协议对电机进行控制。让AI尝试结合天猫精灵控制设备的UART日志继续分析，AI给出的最终结论为：

厂商固件里”ALCS 收到请求 → 转发给电机 MCU”这一段的具体接线在这个 build 里没有走通（可能是编译时机/条件没触发，具体哪一步不重要），但底层”发送字节给电机 MCU”的函数是现成、干净、可以直接调用的。于是**放弃继续复原厂商内部到底哪里断了，改为直接从我们能确认命中的 ALCS 入口处，插入调用直接把命令送到 uart_imc_output**，见第 5 节。

2.3.1 AI patch的最终方案

2.3.1.1 注入点

sub_2306C48C @ VA 0x2306C48C——这是 ALCS 侧两条 property/set 入口（/sys/{pk}/{dn}/thing/service/property/set 资源和另一个变体资源）汇合后唯一共同经过的函数，调用签名 sub_2306C48C(int devid, void *ctx)，其中：

• *(ctx+100) = 原始 payload JSON 字符串指针
• *(ctx+104) = 该字符串长度

这个偏移是从反编译结果里直接读到的（*(_DWORD *)(a2+104) / *(const char **)(a2+100)），不是猜的。

2.3.1.2 补丁结构

1. 4 字节跳转钩子（覆盖 sub_2306C48C 入口的前两条压缩指令）：jal x0, 0x230F0A30，跳到我们自己的代码。
2. 跳板（trampoline.S）：保存 a0/a1/ra → 把 a1(ctx 指针) 挪到 a0 作为参数 → 调用 curtain_alcs_bridge → 恢复寄存器 → 原样回放被覆盖掉的那 4 字节原始指令 → 跳回 sub_2306C48C+4 继续原有逻辑（ALCS 的 200 响应流程完全不受影响）。
3. curtain_alcs_bridge（curtain_bridge.c）：检查 payload 是否匹配已知的 5 种属性前缀，解析出数值，映射成电机 UART 帧，调用 uart_imc_output 发送。

2.3.1.3 代码存放位置

新代码放在 flash 分区尾部完全空闲区：文件偏移 0xf1a30 起（= VA 0x230F0A30），到分区末尾共 128,464 字节全部是擦除状态的 0xFF，不影响任何现有代码、也不在 SHA-256 哈希覆盖范围内（哈希只覆盖 [0x1000, 0xf1a30)）——所以新增代码本身完全不需要参与哈希重算，只有那 4 字节跳转钩子（因为改的是已有代码区域）需要。

2.3.1.4 工具链

./bouffalo/toolchain/bin/riscv64-unknown-elf-gcc（GCC 10.2.0，支持 -march=rv32imac -mabi=ilp32 等多种 RISC-V 变体），配合自定义链接脚本把代码和字符串常量精确固定到目标地址，uart_imc_output 声明为外部符号直接给绝对地址，链接器自动完成所有重定位，不需要手工编码任何机器码（除了 4 字节的跳转钩子，同样用工具链汇编生成，不是手算的）。

5.5 复现步骤

cd firmware_patch
./build_patch.sh                                          # 编译产出 patch.bin / hook.bin
python3 enable_alcs_flag.py  <原始固件.bin> step1.bin       # 第一步：启用 ALCS 资源注册
python3 apply_patch.py       step1.bin       final.bin      # 第二步：打入电机桥接补丁

产出的 final.bin 与实际烧录、已确认工作的 firmware_dump/fw_slotA_patched3.bin 逐字节完全一致（已用 cmp 验证）。

烧录命令：

~/.venv/bin/bflb-iot-tool --chipname bl602 --interface uart \
  --port /dev/cu.wchusbserial110 --baudrate 2000000 --single --addr 0x10000 \
  --firmware <final.bin>

总结

到此，我已经能成功在局域网控制我家的梦幻帘设备了。已经成功把梦幻帘接入到我家的HA中，然后使用小爱同学进行控制。

这次的任务，AI最让我惊艳的是，在过去，对我来说，patch固件，刷回去，还能让设备正常启用，是一件非常复杂、非常花时间的事情。但是对于AI来说，这却是一件非常轻松容易的事情。

还有一件事，在上一篇文章中，我写了我最初的想法只是让AI辅助我检修电路板，但是这个过程却非常的复杂，至今没有成功。我已经决定放弃了。目前的进度是：很大的可能性是PWM模块坏了，但是，在我不断测试拆元件的过程中，貌似有一块板子坏了。再加上这个PWN模块的印丝模糊，只有存数字，没法看出是什么芯片。如果买错了，还有可能会少板子。最终我在闲鱼上发现了这个尺寸的220V交流转24V的板子，还便宜，我觉得换整块板子了。
